Konstruktion - Transferwerkzeuge und Einlegewerkzeuge

Ein weiteres Konstruktionsarbeitsgebiet befasst sich mit der Konstruktion von Transferwerkzeugen und Einlegewerkzeugen. Wenn eine Anbindung des Umformteils- bzw. Strukturteils an einen Streifen nicht mehr realisierbar ist oder wenn der Verformungsgrad sehr hoch ist, kommt der Einsatz von Transfer- und Einlegewerkzeugen. In manchen Fällen kann auch eine kombinierte Lösung in Betracht gezogen werden. Bei geringeren Stückzahlen können Einlegewerkzeuge von Hand bestückt werden, ohne eine automatische pressengesteuerte Greifer-Mechanisierung. Hohe und flexible Einsatzbereitschaft machen uns immer wieder zu einem zuverlässigem Partner für diese speziellen Anforderungen. In allen Phasen der Entwicklung stehen wir im direkten Kontakt zum Kunden, der den Entstehungsprozesses aktiv und zeitnah mit beeinflussen kann.


Einzelbeispiel


Beispiel im CAD

  • Presskraft: 90 t
  • Pressenhub: 700 mm
  • Platinenbreite: 390 mm
  • Platinenlänge: 204 mm
  • Platinenstärke: 1,8 mm
  • Platinenhub: 90 mm
  • Länge: 2730 mm
  • Breite: 1026 mm
  • geschlossene Werkzeughöhe: 1143 mm
  • Gewicht: 7200 kg

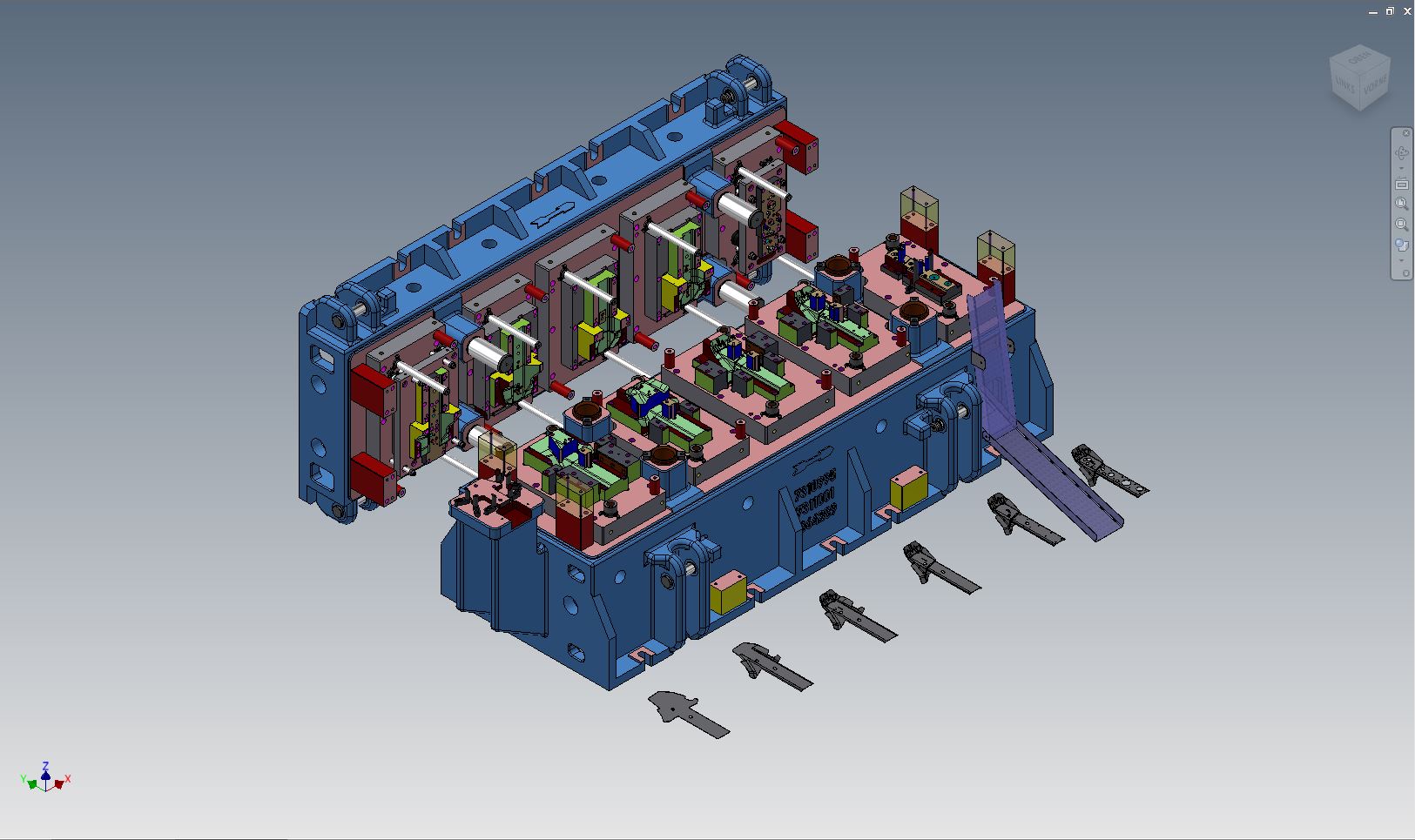

Transferwerkzeug im CAD

Beispielwerkzeug als Real-3D Darstellung

Beispielwerkzeug in der Produktionspresse
