Methodenplanung

Als Grundlage der Werkzeugkonstruktion für Umform- und Stanzwerkzeuge dient die Methodenplanung. Schritt für Schritt wird jede Umformstufe des Blechteiles in 3D parametrisch modelliert. Diese Teiledaten werden danach als Blechstreifen zusammengesetzt. Es wird die Reihenfolge der Arbeitsschritte festgelegt und es erfolgt eine Analyse zur Herstellbarkeit des Teils. Auf dieser Basis erfolgt die Optimierung Ihres Materialeinsatzes um Ihre Produktionskosten zu verringern und die Fertigung auf den gewünschten Produktionspressen zu garantieren. Bei komplexen Teilen erfolgt eine Umformsimulation mit der Software AutoForm®, aus der sich die Umformbarkeit, Materialausdünnung, Faltenbildung bzw. Stauchung erkennen lässt. Damit können die entsprechenden Maßnahmen bereits in die Methodenplanung bzw. in das Streifenbild eingearbeitet werden. Die Umformsimulation erfolgt über eine namhafte Werkzeugbaufirma in unserer Region. Die Blechteile werden parametrisch modelliert, somit ist jederzeit eine unkomplizierte Anpassung bzw. Einstellung der Aktivflächenflächen, Werkzeuggeometrie, Segmente und Stempel bei Fertigungsabweichungen sehr einfach zu realisieren.



  • Methodenplan-folgeverbundwerkzeug-4014-01_min

    Einfachstreifen

    einfacher Methodenplan für Folgeverbundwerkzeug

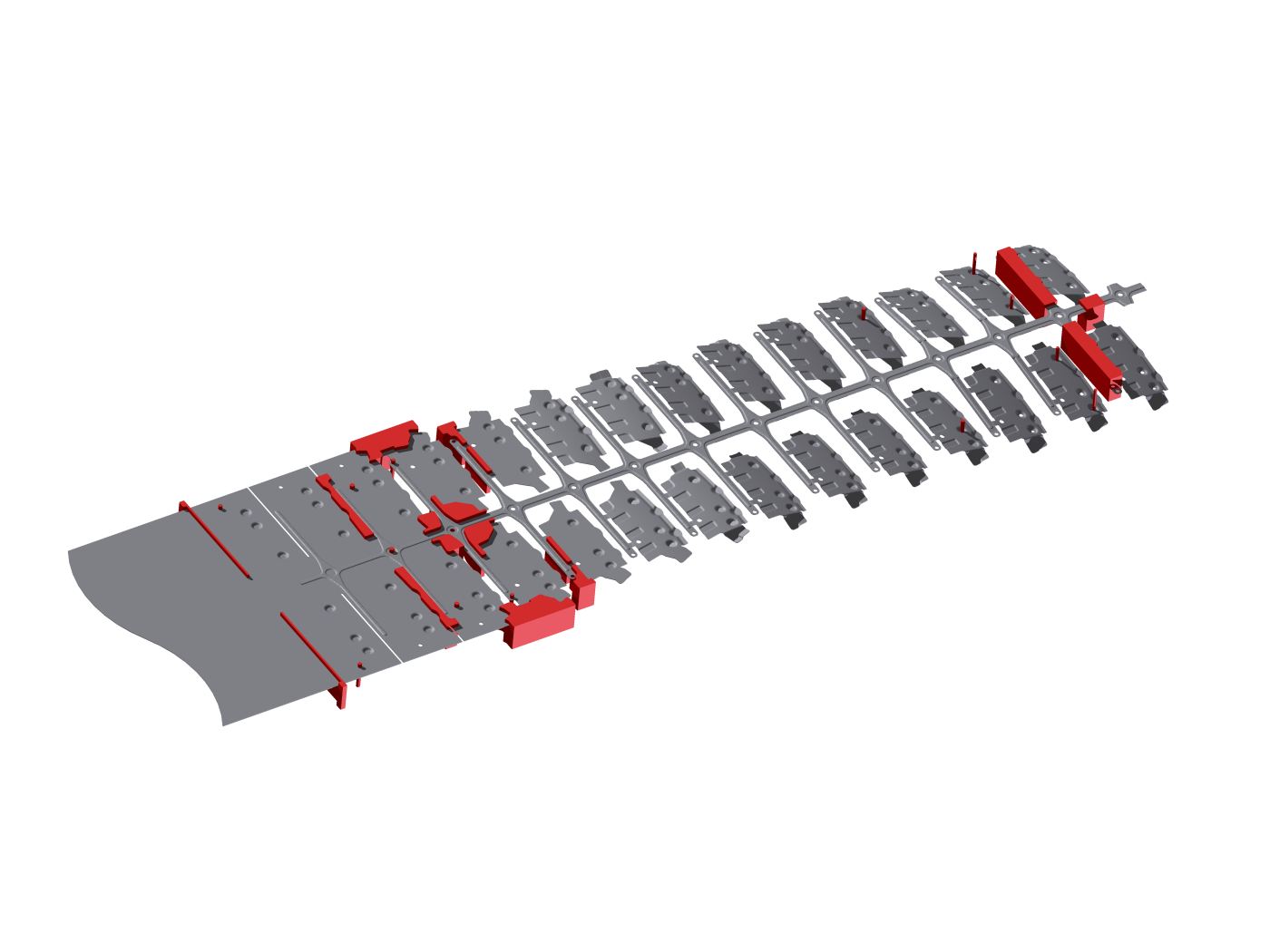

  • Methodenplan-folgeverbundwerkzeug-doppelstreifen-14755-01_min

    Doppelstreifen

    Methodenplan für Teil links und rechts inklusive Stegversteifungen für Folgeverbundwerkzeug

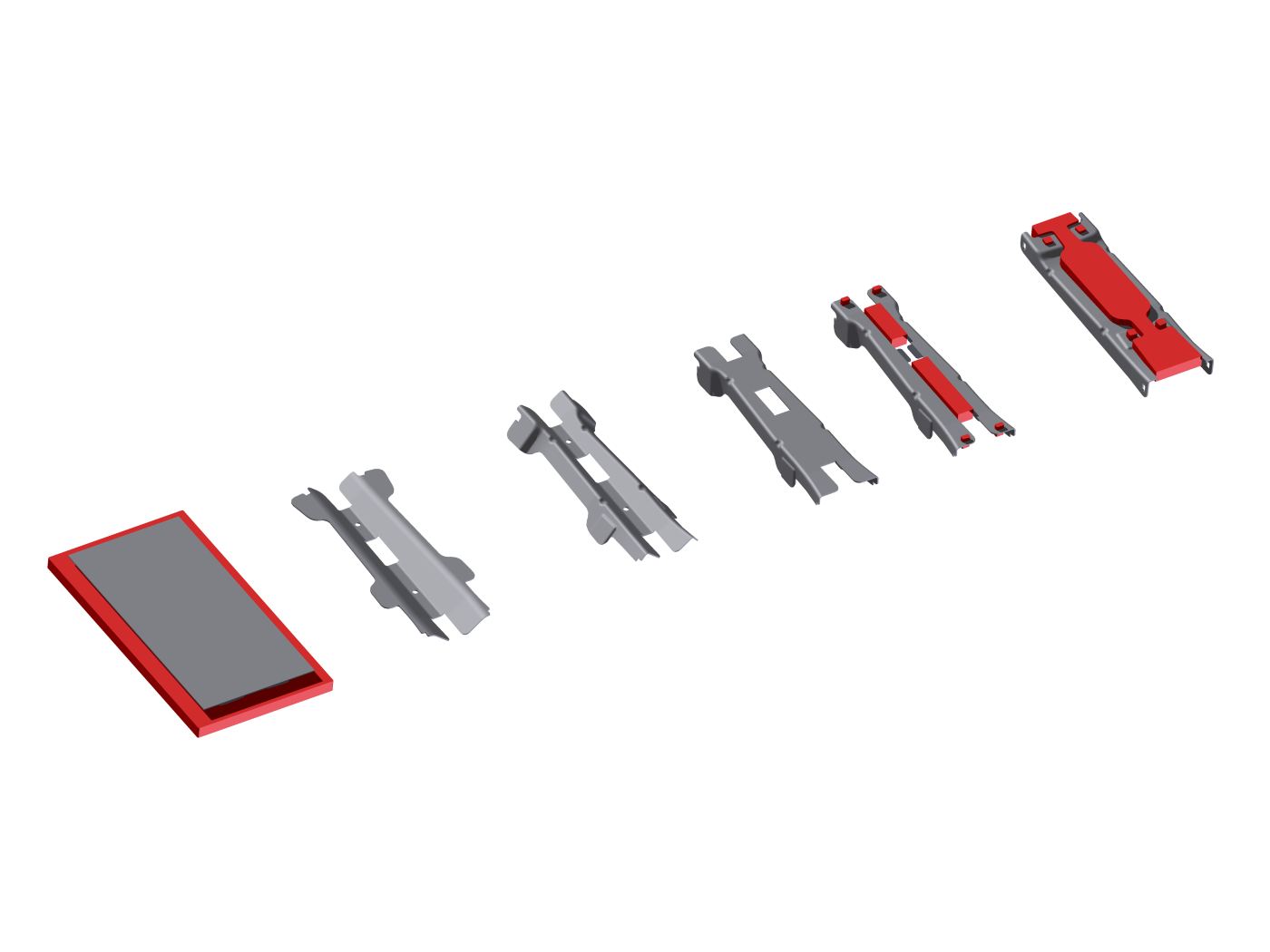

  • Methodenplan-einlegewerkzeug-14415-01_min

    Einleger

    Handeinlegewerkzeug mit geringen Stückzahlen

  • Methodenplan-folgeverbund-und-transferwerkzeug-6662-01_min

    Kombiniert

    Methode für kombiniertes Folgeverbund- und Transferwerkzeug

  • Methodenplan-folgeverbundwerkzeug-mit-gewindeschneidapparat-6394-01_min

    mit Gewinde

    Methodenplan mit aufgesetzten Gewindeschneid-Apparaten für Folgeverbundwerkzeug

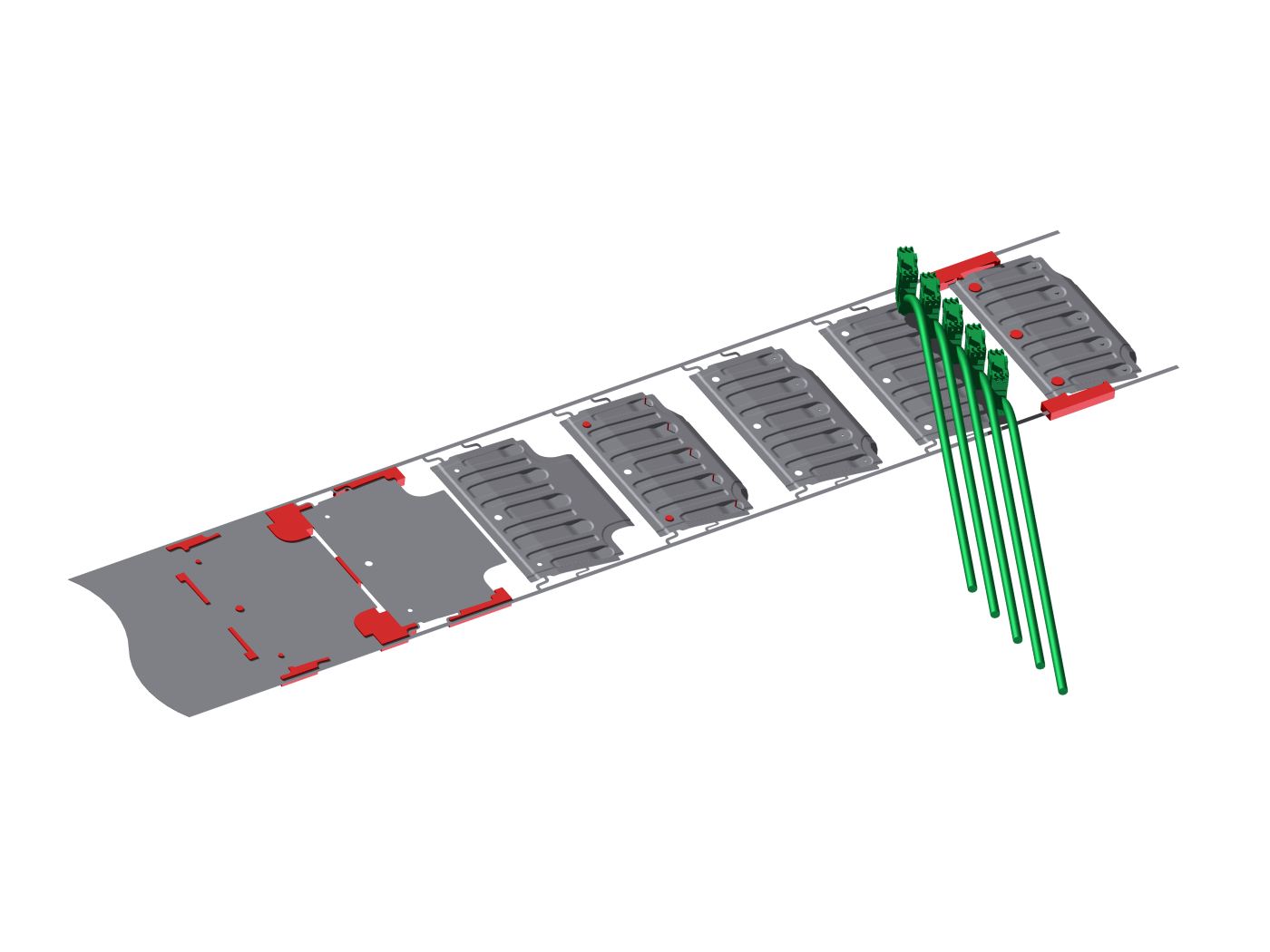

  • Methodenplan-folgeverbundwerkzeug-mit-stanzbolzeneinrichtung-691266-01_min

    mit Stanzbolzen

    Methodenplan mit aufgesetzten Stanzbolzen-Apparaten für Folgeverbundwerkzeug

  • Methodenplan-doppel-transferwerkzeug-mit-schieber-15150-01_min

    mit Schieber

    Methodenplan von Doppel-Transferwerkzeug zur Prüfung für Schiebereinsatz

2D Methodenplanung

Wo die 3D Flächen eine untergeordnete Rolle spielen und es nur auf 2D Konturen ankommt erstellen wir die Methodenpläne und Werkzeugkonstruktionen als 2D Zeichnungen und Konturdaten.



  • Methodenplan-folgeverbundwerkzeug-computerblende-01_min

    viele Schneidkonturen

    ein Methodenplan für Computerblenden
